29. Juli 2020

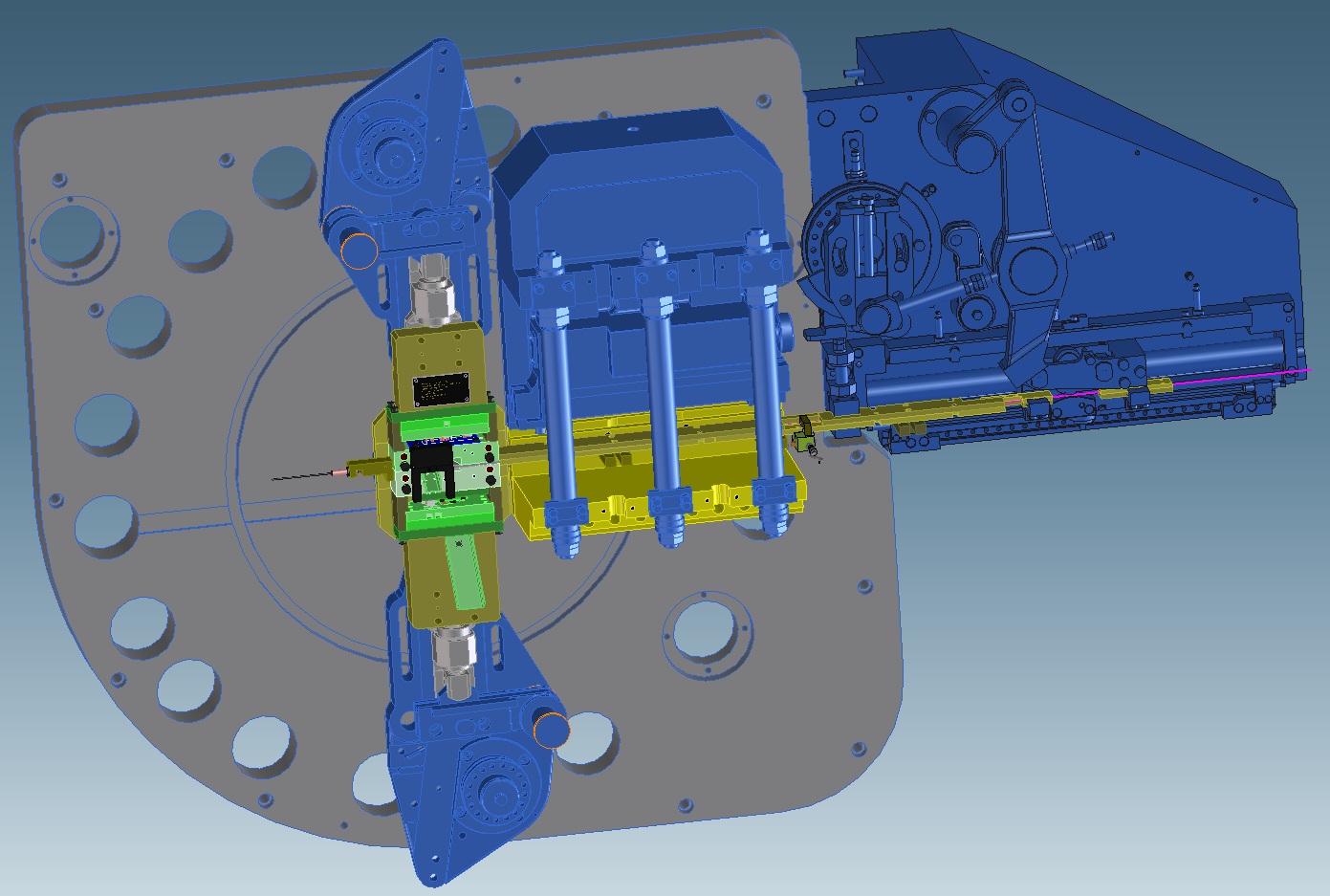

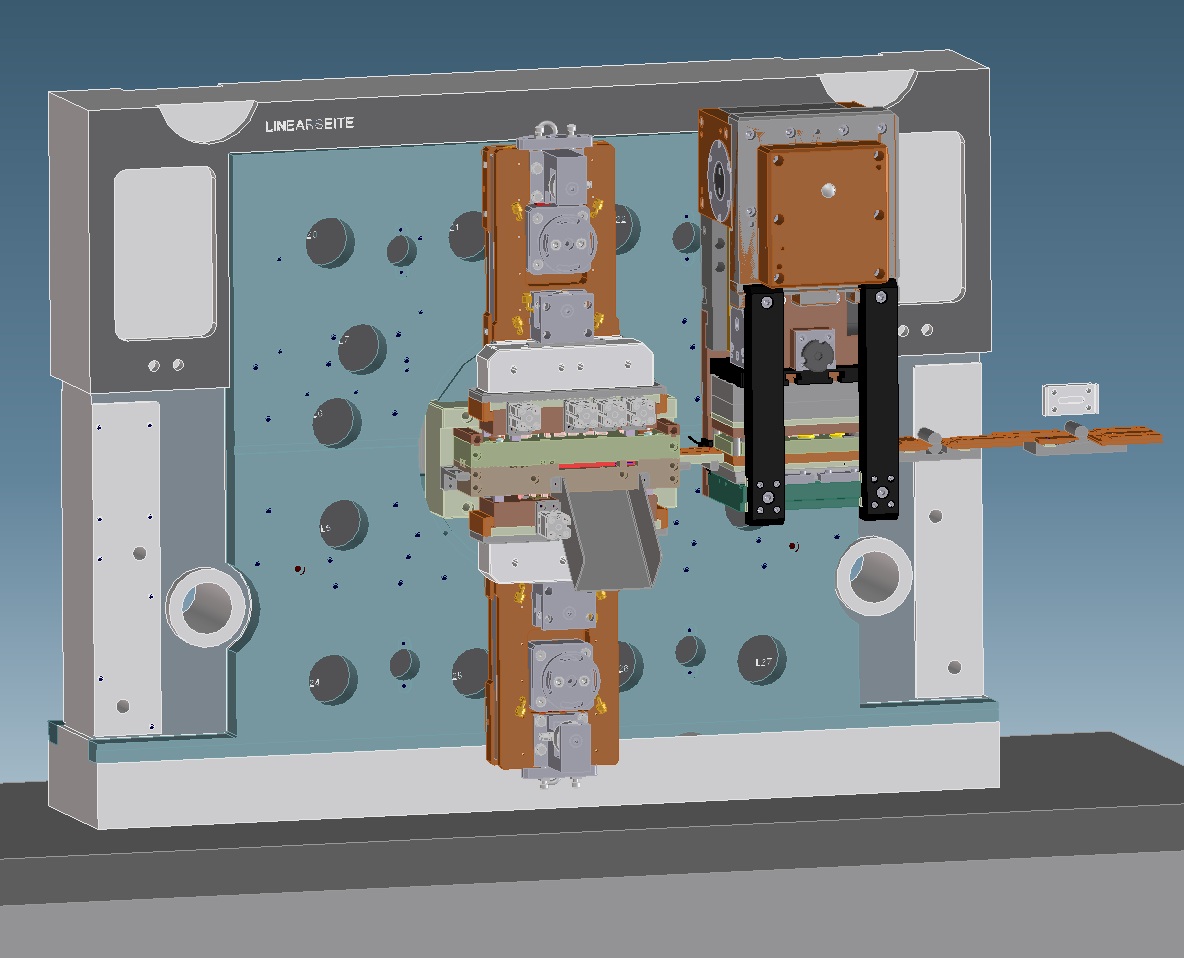

Im Werkzeug befindet sich ein Gewindemodul, Stanzmodul, Praegemodule, Drehmodul (zum Drehen des Bauteils) Bilder : Gesamte Werkzeug inkl. Maschine und Werkzeugmodule Gesamte Werkzeug ohne Maschine Gewindemodul
24. Juli 2020
Bauteil : Abdeckkappe CAD Werkzeugkonstruktion mit 4 Modulen und Grundaufbau für die Maschine BSTA510-125 konstruiert. Bandabmasse : Badbreite=70mm x Banddicke=0,3mm Material : DC 01C340 Dieses Werkzeug wurde doppeltfallend gefertigt. Die Herausforderung in diesem Werkzeug waren aber auch die Biege- und Umformstationen.
23. Juli 2020

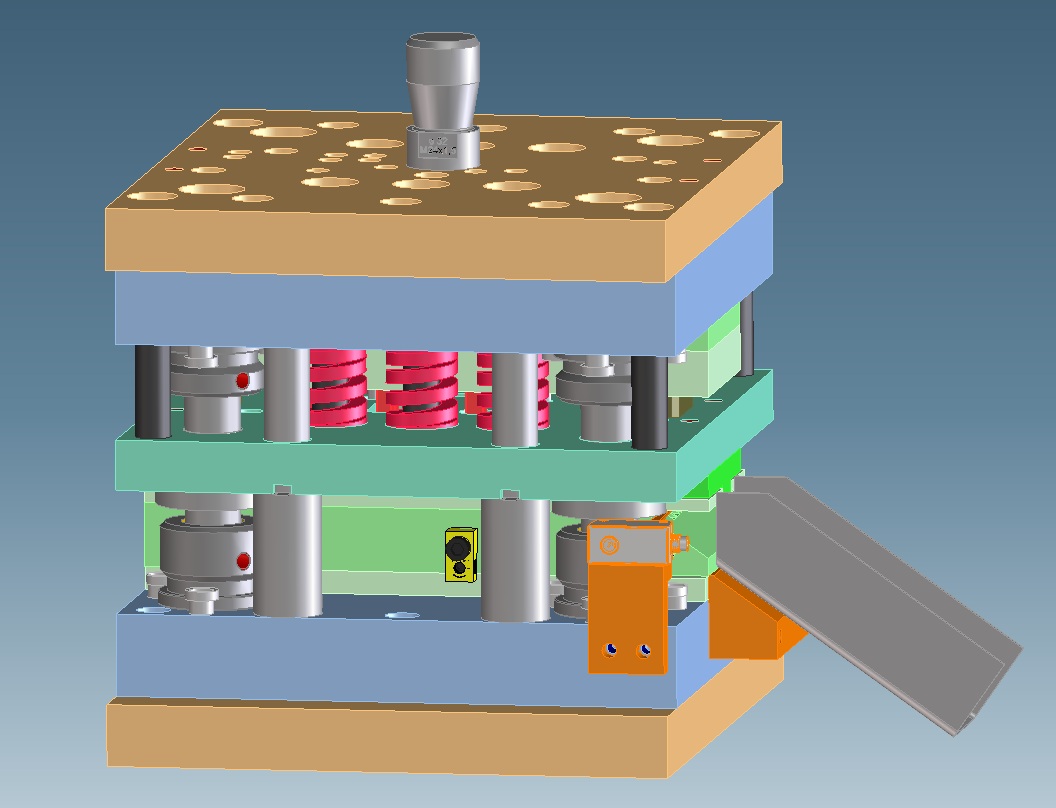

Werkzeugkonstruktion für eine STAMTEC_GTX-200 Bandabbreite : 267mm Banddicke : 4mm Bilder : ISO Ansicht des gesamten Werkzeugs Draufsicht Werkzeugteile und Aufbauteile ISO Ansicht der Werkzeugteile
22. Juli 2020

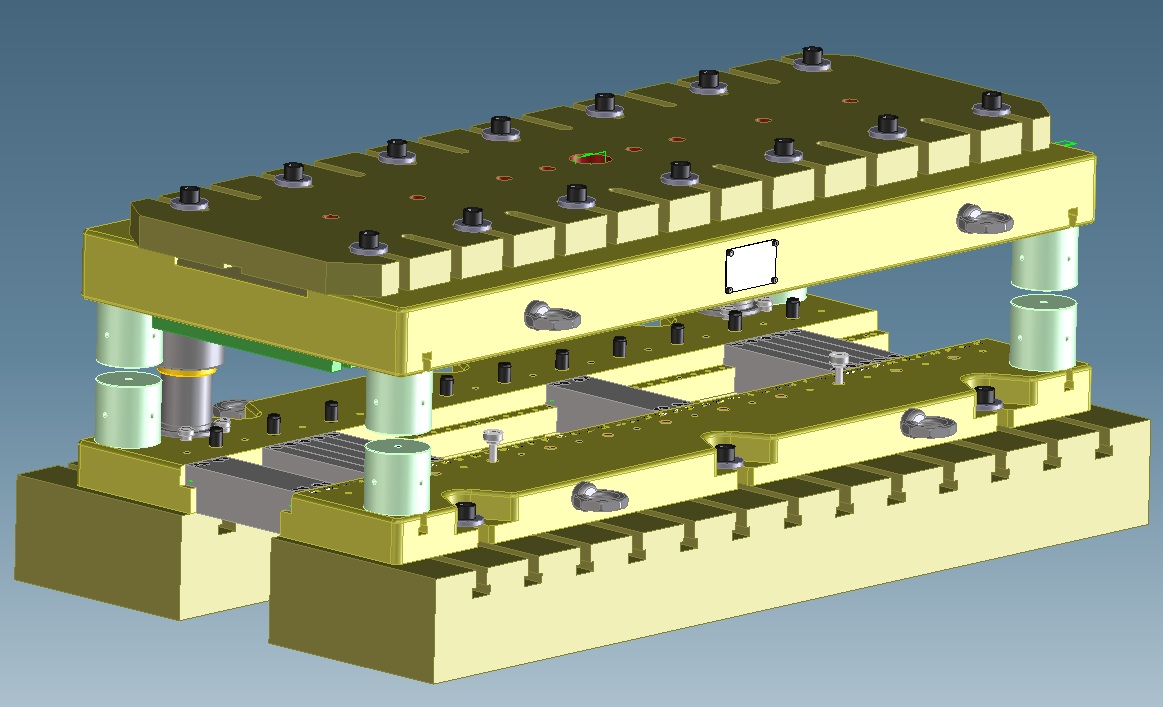

Folgeverbundwerkzeug Stanzwerkzeug /Biegewerkzeug / Bandführungen / Grundaufbau für eine Bilher RM-NC konstruiert. Der Grundaufbau ist unser eigens entwickelter Linetool-Grundaufbau Werkzeug für : Bauteil Schutzdeckel Bandabmasse : 32x0,2 / Vorschub 14 / Bandmaterial : 1.4310
21. Juli 2020

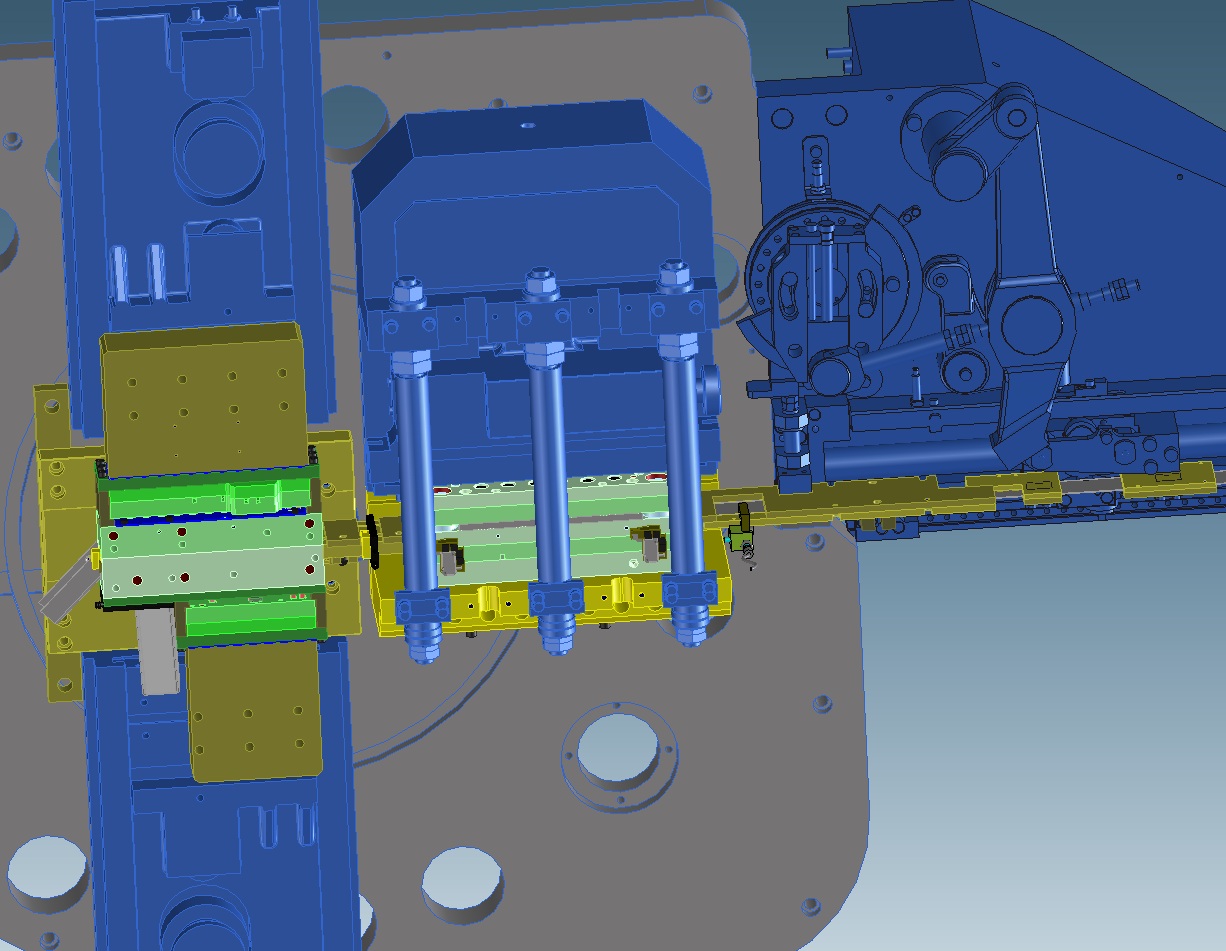

Für Maschine: GRM50 Bandabmasse : 3,8mm x 0,4mm Biegewerkzeug und Materialführung für eine GRM50 konstruiert. ISO Ansichten : Gesamte Werkzeug Materialfuehrung und Biegewerkzeug Biegewerkzeug ohne Platten
26. Juni 2020

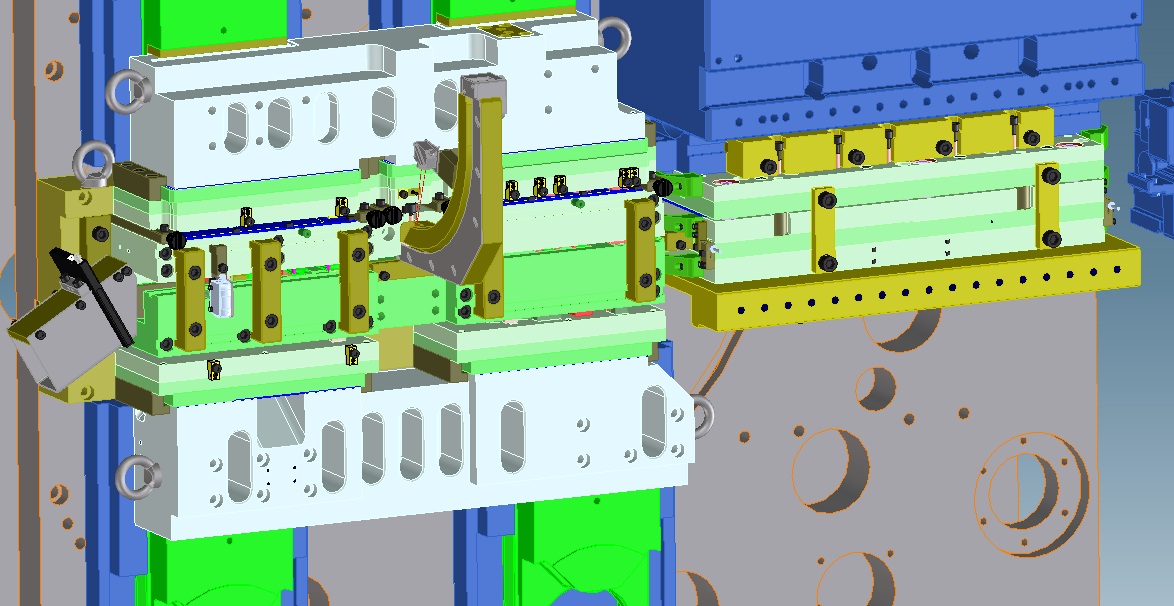

Bauteil : Sicherung Maschine: RM35 Bandabmasse : 51mm x 0,5mm / Material : 1.1231 Stanz-Biegeteil mit Grundaufbau, einem Schnittmodul und einem Biegemodul. Ansichten : Gesamte Werkzeug Stanzwerkzeug ohne Platten Biegewerkzeug gesamt Biegewerkzeug nur Einzelteile
24. Februar 2020

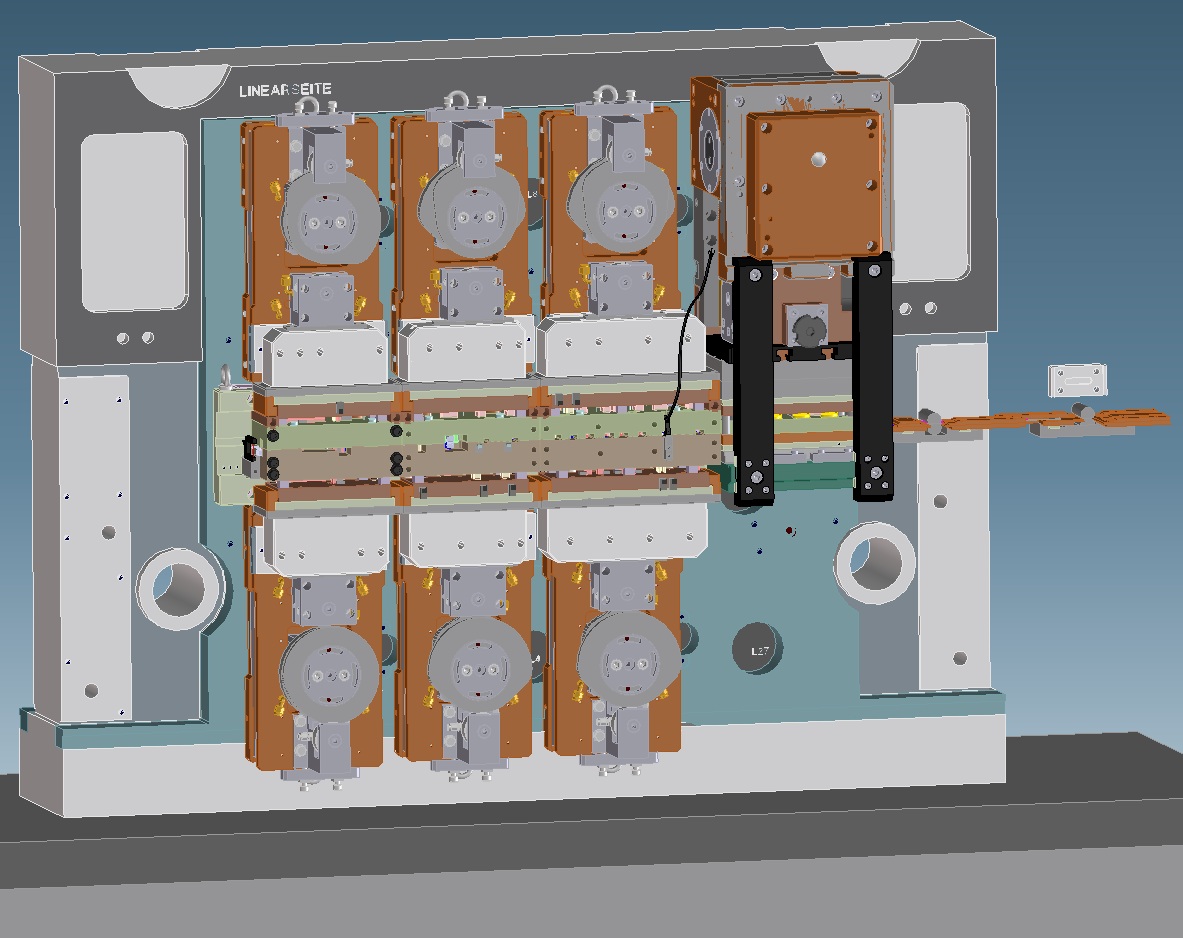

Bauteil : Befestiger Bandabmasse : 86x0,4 / Vorschub : 50 / Material : 1.4310 / 4 Moduliges Werkzeug mit einem Schnittmodul, drei Biegemodulen und unserem eigens entwickelten Linetool-Grundaufbau ISO-Ansicht vom Schnitt und der Biegemodulen ISO-Ansicht der Module ohne Platten
21. Februar 2020

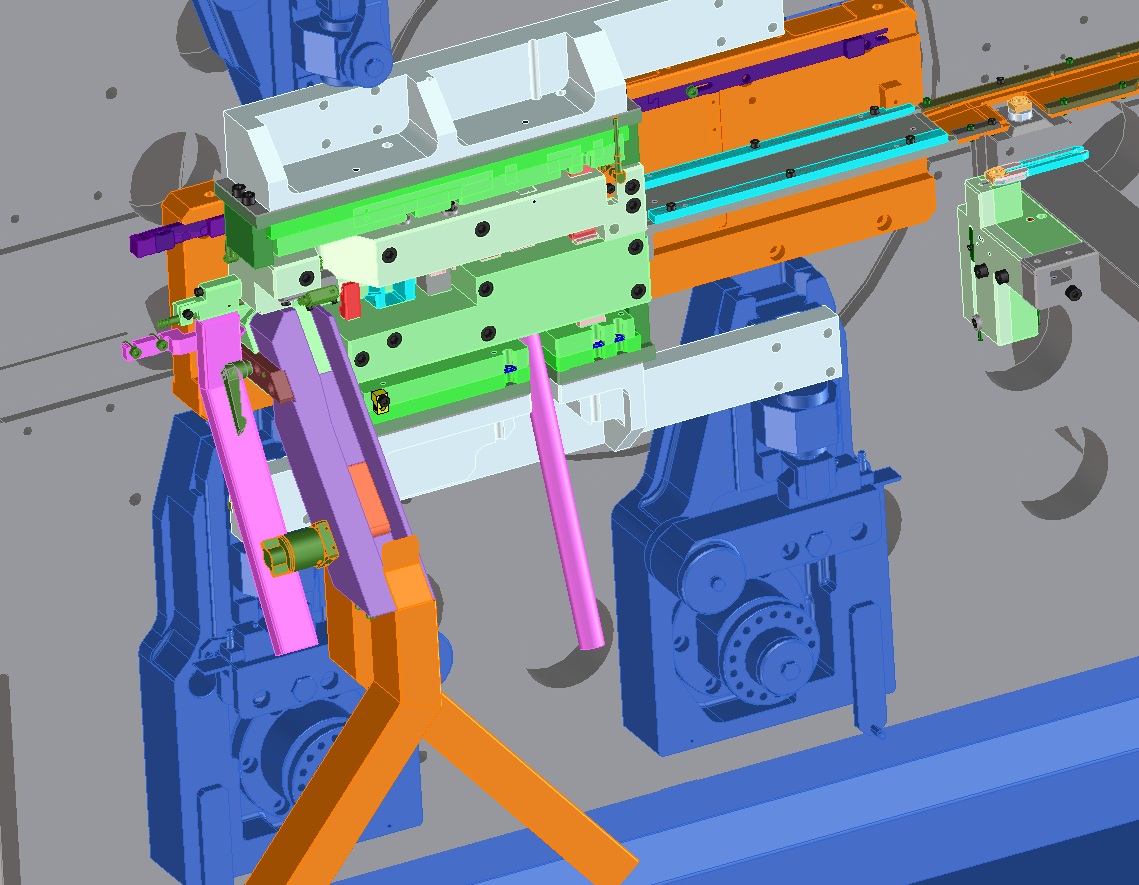

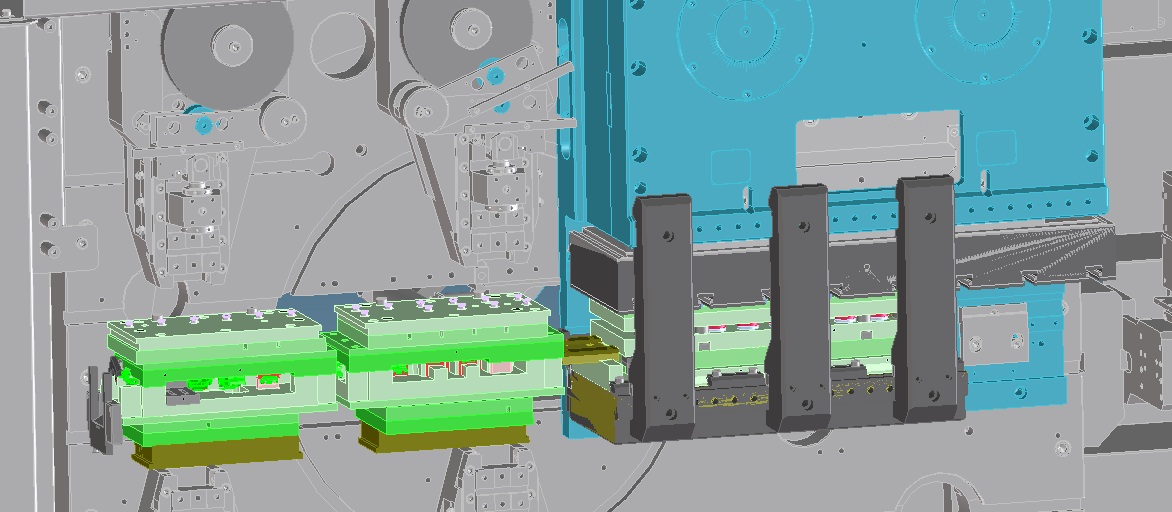

Stanz-Biegewerkzeug für Bruderer BSTA 500 Bauteil : Clip Bandabmasse : 50x0,6 / Vorschub : 12,5 Grundaufbau mit 2 Modulen Draufsicht beider Module ohne Platten Voderansicht beider Module ohne Platten ISO-Ansicht beider Module ohne Platten
21. Februar 2020

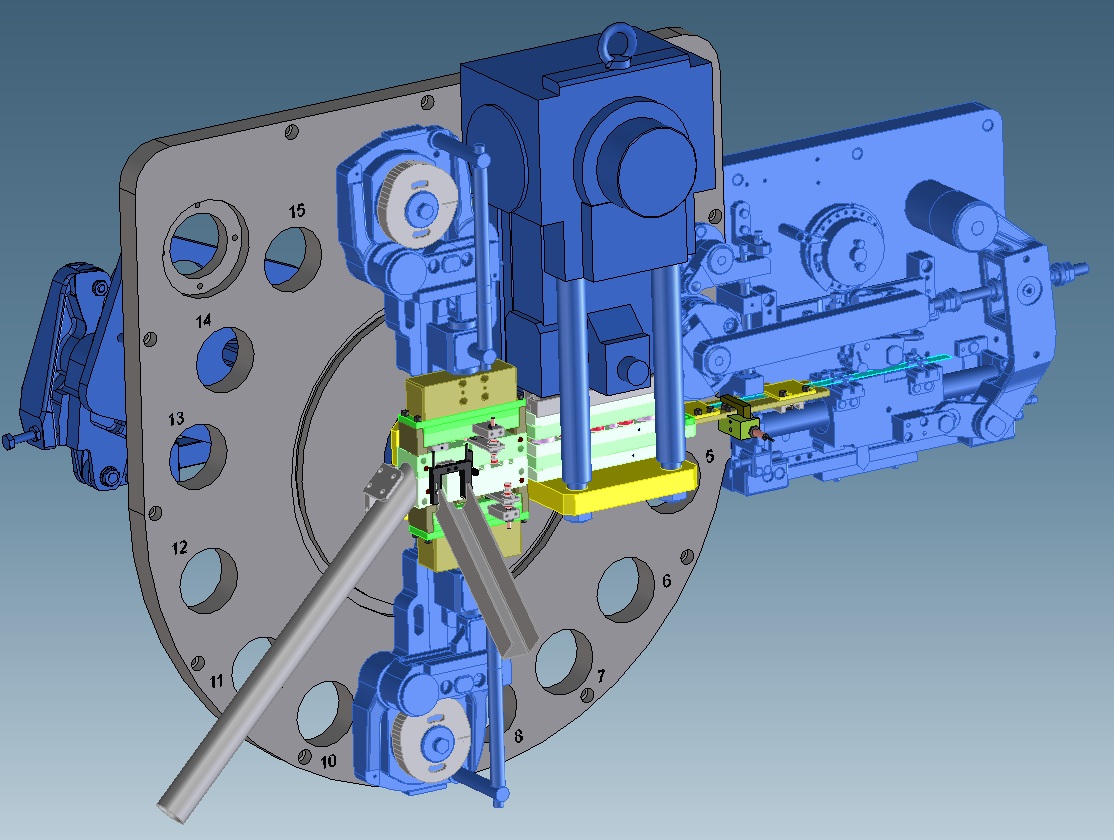

Bauteil :Kontakt Maschine BSTA-500-95/110 Bandabmasse : 41x0,32 Folgeverbundwerkzeug 4 Moduliges Werkzeug mit einem Teilemarkierungsmodul, zwei Schnittmodulen, einem Biegemodul und unserem eigens entwickelten Linetool-Grundaufbau Gesamt Rueckansicht Teilemarkierungsmodul Schnittmodul 01 Schnittmodul 02 Biegemodul
21. Februar 2020

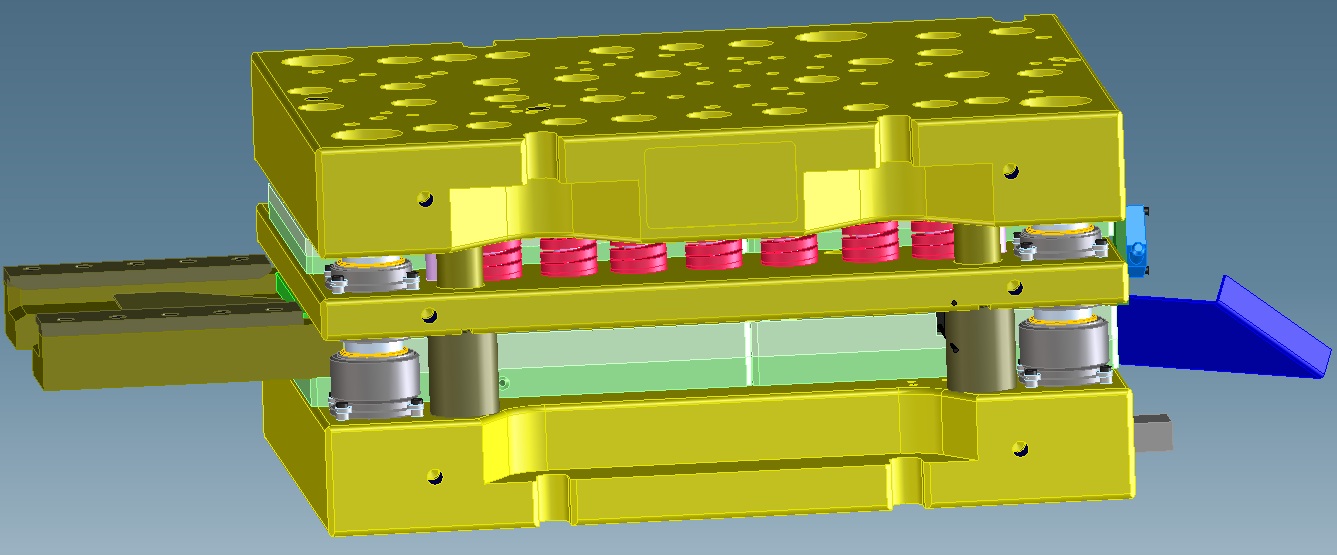

Stanz-Biegewerkzeug für Bilher GRM50 Bandabmasse : 44,5x1 / Material : C67S Vorschub : 17 Schnittwerkzeug ohne Platten und Aufbauteile Biegewerkzeug ohne Platten Biegewerkzeug Gesamt
